全自動抗干擾介質損耗測試儀是一種先進的測量介質損耗和電容容量的儀器,用于工頻高壓下,測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗和電容容量。儀天成電力設備有限公司的YTC309全自動抗干擾介損測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算，擁有達干擾能力強、測試速度快、精度高、全自動數字化、操作簡便的特點。本文就YTC309全自動抗干擾介損測試儀的儀器面板做以下的講解。

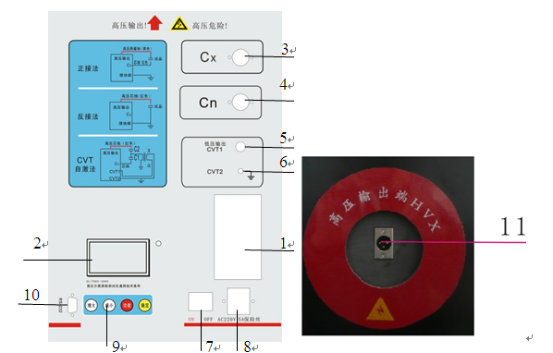

儀器面板和側面
1. 打印機：打印測量數據。
2. 顯示器：128×64液晶顯示器，顯示菜單和各種提示信息及測量結果。
3．CX插座：是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏蔽帶特制鱷魚夾，接試品低端。反接線時此端空置。
4．CN插座：是外標準電容信號的測量輸入端，使用內標準時此端空置。
5．CVT端：測量CVT的專用端子，自激法電流輸出端。
6．接地樁：實驗時，必須通過接地線接地。
7. 電源開關：整機電源的開啟和關閉。
8. 電源座：供電電源輸入口，交流220V±10%，50Hz，帶保險倉。
9. 按鍵區：“增大”、“減小”、“功能”、“確定”
10．升級調試接口。
11．HV插座：高壓引出端子，由高壓電纜連接，接試品高壓端。輸出10kV高壓。
